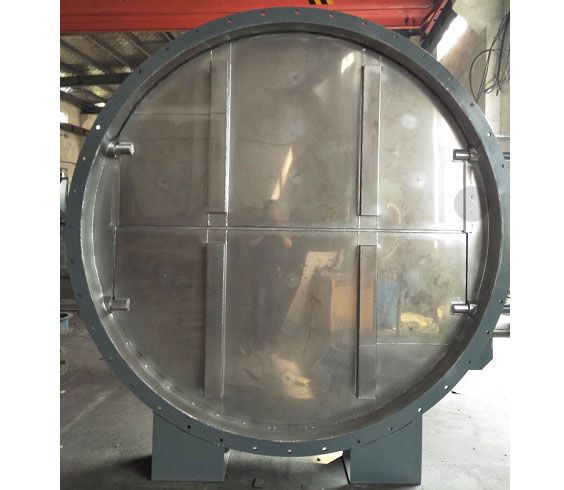

一．脱硫挡板门产品概述

烟气脱硫挡板门分：单、双层百叶窗式挡板,用于燃煤烟气脱硫系统中,功能是隔断烟气流通,主要安装在吸收塔进、出口或旁路烟道上，或用于烟气脱硝及烟气除尘系统中，通常采用百叶窗式双层挡板结构，关断时双层挡板之间通入高于介质压力的密封风，以压顶压的原理实现隔离烟气的作用。

二．脱硫挡板门性能特点

1．采用百叶窗式挡板结构，单层百叶挡板不设密封风，按密封效率99%设计；双层叶片中间设计有导入密封空气的密封室，将高于烟气压力500Pa的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过按密封效率设计。

2．风门具有全开全关二个功能，启闭角度为90°，风门启闭时间≤45S（可根据用户要求选定）。

3．密封形式：单挡板密封形式为金属弹性片机械加压密封；双挡板为双道金属弹性片密封外加密封风密封。

4．双百叶窗式挡板门设计结构更合理，密封性能更好，运行稳定可靠，密封风配套时需要配件为：风机、流量调节阀、加热器、密封风关断阀、风机出口软连接。双挡板上设计安装有密封风入口阀。

5．驱动方式：气动、电动或手动。驱动装置可采用直联式与风门连接安装也可采用曲柄连杆式。

6．风门与管道的连接方式：法兰密封焊连接或法兰螺栓连接。也可为插入式焊接。

7．配套独立的密封风风道，可保护挡板内部不受烟气的磨损和腐蚀。

8．挡板门底部配备疏水阀，以便于对挡板门内的积水进行排放。

9．密封风系统的管路中配备排积水三通阀和止回阀，可有效地保护风机不受烟道烟气的腐蚀。

三、脱硫挡板门技术参数

1．烟道截面：D（宽）×W（高）×L（厚）；

2．适用介质：冷热烟气；

3．设计耐温：≤450℃；

4．设计压力：±18500Pa；

5．烟气内外泄漏率：“0” （压损为50Pa）

6．驱动方式：电动、气动或手动

7．气、电源和控制要求：由用户选定。

四、脱硫挡板门供货范围

包括风门本体、密封风门入口阀、驱动装置（电动装置或气动装置）、流量调节阀、风机出口软连接、排积水三通阀、止回阀及其它附件，密封风机和电加热器可成套供货。

五、脱硫挡板门订货须知：

1、提供烟道接口尺寸及管道的安装位置（水平管道或立式管道）；

2、烟气参数；

3、启闭时间要求；

4、连接方式：法兰平面对焊连接或法兰螺栓连接；

5、防腐蚀材质要求（镍基合金或耐酸不锈钢）；

6、操作方式：电动或气动（驱动装置品牌要求）；

7、风门在管道中的用途及位置；

8、订货前供方提供安装总图给需方确认。

六、脱硫挡板门说明

1、因风道内含有酸性特制易腐蚀，需做好防腐工作，方案选用

1.1Q235外包316L

1.2Q235外包2507或2205

1.3Q235外包1.4529

1.4采用JNS材质

1.5普通碳钢

2、为了使风门门板有足够好的强度和抗高温性能，双层板采机翼式内置加强筋，单层板厚度不小于5mm，风门安装高度不小于400mm。

3、气、电动装置和风门轴连为一体，对于高温管道和震动较大管道采用曲柄连杆，以保护气电动装置。特别对于震动较大的管道宜采用气动推杆式，可起到较好的使用寿命，避免电机、控制模块因震动受损。

4、风门轴需成水平安装。
